Differenzdruckmessgerät Serie M2000/M2300
Analoges Differenzdruckmessgerät/Differenzdruckmanometer (Magnehelic) zum Messen von Differenzdruck, Unterdruck, Überdruck.
Vorteile im Überblick
Optional
- Eingebaut in einem Edelstahlgehäuse
- ALU-Winkel mit Haftmagnete AW-HA
- Sonderkalen (z.B. Skalierung mit mbar, mm WS, rot-grün-Skalierung, m/s, m3/h, 0–100 % u. a. Maßeinheiten)
- ASF-Frontglas zur optischen Überwachung von Differenzdrücken
- Werksprüfzeugnis, Prüf- und Kalibrierprotokolle mit DKD-Prüfzeugnis nach DIN 10204
Anwendungen
- Differenzdrucküberwachung bei Filtern (Filterüberwachung)
- Drucküberwachung von Ventilatoren und Gebläsen
- Druckabfall bei Messblenden
- Füllstandsüberwachung mit Hilfe der Einperlmethode
- Überdrucküberwachung von Reinräumen und Traglufthallen
- Unter- und Überdrucküberwachung von klimatisierten Räumen in Labors und Instituten
- Zugüberwachung bei Brenneranlagen
- Luftgeschwindigkeitsmessung mit Pitot-Rohren
Beschreibung
Die MAGNEHELIC-Differenzdruckmessgeräte der Serie 2000 eignen sich besonders zum Messen von Über-, Unter- und Differenzdruck in den Bereichen von 60 Pa bis 100 kPa und mit 0-Punkt in der Mitte in den Bereichen von 30 Pa bis 10 kPa. Mit Ausnahme der Bereiche 0–60 Pa und 0–100 Pa, für die senkrechte Einbaulage vorgeschrieben ist, können die Geräte von senkrecht bis waagrecht eingebaut werden, wobei je nach Einbaulage der 0-Punkt nachzujustieren ist.
Haupteinsatzgebiete sind: Die Drucküberwachung von Ventilatoren und Gebläsen, Differenzdrucküberwachung bei Filtern, Druckabfall bei Messblenden, Füllstandsüberwachung mit Hilfe der Einperlmethode, Überdrucküberwachung von Reinräumen und Traglufthallen, Unter- und Überdrucküberwachung von klimatisierten Räumen in Labors und Instituten, Zugüberwachung bei Brenneranlagen, Luftgeschwindigkeitsmessung mit Pitot-Rohren usw. überwiegend also in der Heizungs-, Lüftungs- und Klimatechnik.
Produktvarianten
Auf Wunsch liefern wir das Magnehelic M2000 / M2300 auch komplett anschlussfertig eingebaut in Gehäuse zur Wandaufbaumontage. Es stehen Gehäuse in Ausführung Kunststoff (auch kombinierbar mit Differenzdruckschalter) und Edelstahl zur Verfügung. So bieten wir für jeden Einsatzfall die optimale Lösung.
Alle Gehäuseversionen sind ab Lager lieferbar – bedeutet für sie sofortige Verfügbarkeit. Die Messgeräte sind funktionsgeprüft montiert – an die Wand schrauben, Schlauch aufstecken, fertig.
Technische Daten
| Medien | Luft und nicht aggressive Gase |
|---|---|
| Mess-/Anzeigengenauigkeit | ±2,0 % Vollskala bei 20 °C über 100 Pa ±3,0 % bei Bereich 0-100 Pa, bzw. –50–0– +50 Pa ±4,0 % bei Bereich 0-60 Pa, bzw. –30–0– +30 Pa |
| Maximaler Betriebsdruck | 100 kPa Standardausführung 240 kPa MP-Ausführung 550 kPa HP-Ausführung |
| Zulässige Umgebungstemperatur | -20 bis +60 °C (für Temperaturen unter -20 °C mit LT-Zusatz gegen Mehrpreis) |
| Druckanschlüsse | 1/8" NPT Innengewinde (hinten oder seitlich) mit zwei Druckanschlussstutzen für Schlauch 4 × 6/8 mm |
| Gewicht | ~ 0,5 kg |
| Standardzubehör | 2 Schlauchnippel 2 Verschlussnippel 3 Klemmbügel mit Schrauben für Fronttafeleinbau |
Datenblätter
 |
M2000 / M2300 | Differenzdruckmessgerät MAGNEHELIC | Datenblatt |
 |

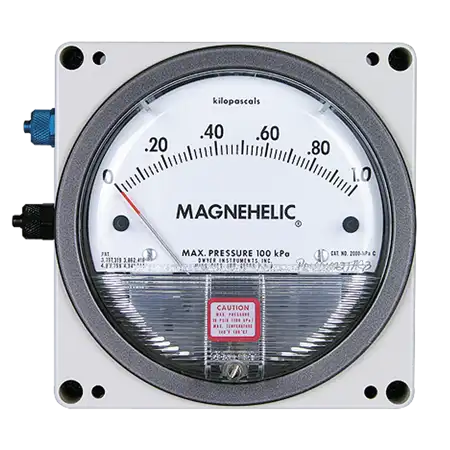

M2000 U150 | Differenzdruckmessgerät MAGNEHELIC mit Kuststoff Aufputzgehäuse und Frontring | Datenblatt |
 |
M2000 U130 | Differenzdruckmessgerät MAGNEHELIC mit Edelstahl Aufputzgehäuse und Frontring | Datenblatt |
